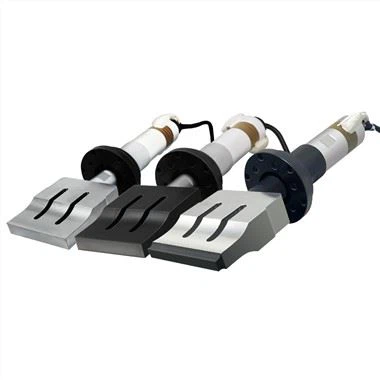

Ultraschallwandler für Schweißer

Ultraschallwandler für Schweißer sind die Basis von Leistungsultraschall, da die Ultraschallschweißwandler piezoelektrische Ultraschallwandler sind, insbesondere piezoelektrische Längsultraschallwandler vom Sandwich-Typ. Ultraschallwandler für Schweißer ist ein Gerät zur Energieumwandlung, das ein Gerät ist, das eine Energieform in eine andere Energieform umwandelt. Und es wird derzeit in verschiedenen Branchen wie Ultraschallschweißen, Ultraschallextraktion, Ultraschallverarbeitung, Ultraschallreinigung, Ultraschallschneiden, Ultraschallerkennung, Ultraschallmotor, Verkehrsüberwachung, Sammlung von Roboterbildinformationen usw.

Spezifikation:

Ultraschallwandler zur Schweißerklassifizierung

Zu den Bauformen von Ultraschallwandlern gehören je nach Bauart vor allem:

1. Säulentyp (NTK-Typ)

2. Umgekehrter Horntyp (Boner-Typ)

3. Typ der hinteren Abdeckung aus Stahl

4. Aluminiumblech in der Mitte

Hauptsächlich anwendbar auf Ultraschall-Kunststoffschweißmaschinen, Ultraschall-Kunststoffschweißmaschinen, Ultraschall-Metallschweißmaschinen, Ultraschall-Reinigungsmaschinen, sonochemische Ultraschallgeräte, Ultraschall-Schneidemaschinen und so weiter

FAQ:

F: Wie sieht es mit dem Design der Ultraschallschweißlinie aus?

Da die zu schweißenden Kunststoffteile immer eine gewisse Toleranz haben, kann der Form der konvexe Schlüssel des Kraftintervalls hinzugefügt werden, wenn die Schweißfläche eine höhere Maßgenauigkeit erfordert. Auf diese Weise kann die Schweißkonstruktion ohne Bewegung korrekt mittig ausgerichtet werden. Selbst bei einem großen Spalt muss das Werkstück nicht beschnitten werden, und das saubere Aussehen der geschweißten Teile kann während des wiederholten Schweißvorgangs sichergestellt werden.

F: Was sind die Grenzen des Ultraschallschweißens?

1) Materialbeschränkungen.

Ultraschallschweißen kann nicht alle Kunststoffe schweißen, was die größte Einschränkung des Ultraschallschweißens darstellt. Einige Kunststoffe haben eine gute Schweißleistung, während einige Kunststoffe eine schlechte Schweißleistung haben. Ultraschallschweißen ist in der Regel nur für das Schweißen zwischen einem oder ähnlichen Kunststoffen anwendbar. Wenn zwei Kunststoffteile aus unterschiedlichen Materialien bestehen, funktioniert das Ultraschallschweißen in den meisten Fällen nicht.

2) Nicht entfernbar.

Das Ultraschallschweißen ist eine nicht lösbare Verbindung und kann nicht nachbearbeitet werden. Sobald zwei Teile durch Ultraschallschweißen zusammengefügt sind und später Qualitätsprobleme festgestellt werden, können sie nicht nachbearbeitet werden.

3) Einschränkungen der Teilegröße und -form.

Kleine und mittelgroße Kunststoffteile sind für das Ultraschallschweißen geeignet und die Größe beträgt normalerweise weniger als 250 mm x 300 mm. Größere Teile können in mehreren Schweißprozessen ausgeführt werden. Ultraschallschweißen ist im Allgemeinen auf die Form eines einzelnen Kunststoffteils anwendbar. Bei der Form komplexer Kunststoffteile kann die Schweißqualität gering sein.

4) Kann die Kunststoffstruktur beschädigen

Die Ultraschallenergie ist sehr groß. Während des Schweißvorgangs können die Kunststoffteile selbst aufgrund unzureichender Festigkeit beschädigt werden, und andere Teile im Inneren des Produkts können ebenfalls beschädigt werden. Daher sollte beim Produktdesign die Festigkeit von Kunststoffteilen und anderen Teilen innerhalb des Produkts so weit wie möglich erhöht werden, oder Innenteile sollten weit entfernt vom Schweißbereich sein, wie z. B. einige elektronische Komponenten auf der elektronischen Steuerplatine, die erforderlich sind die besondere Aufmerksamkeit.
