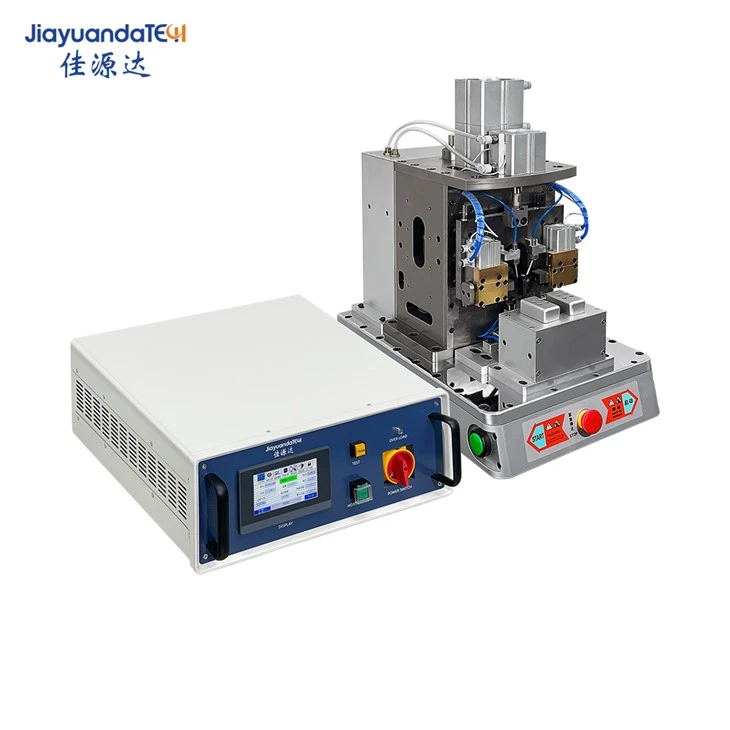

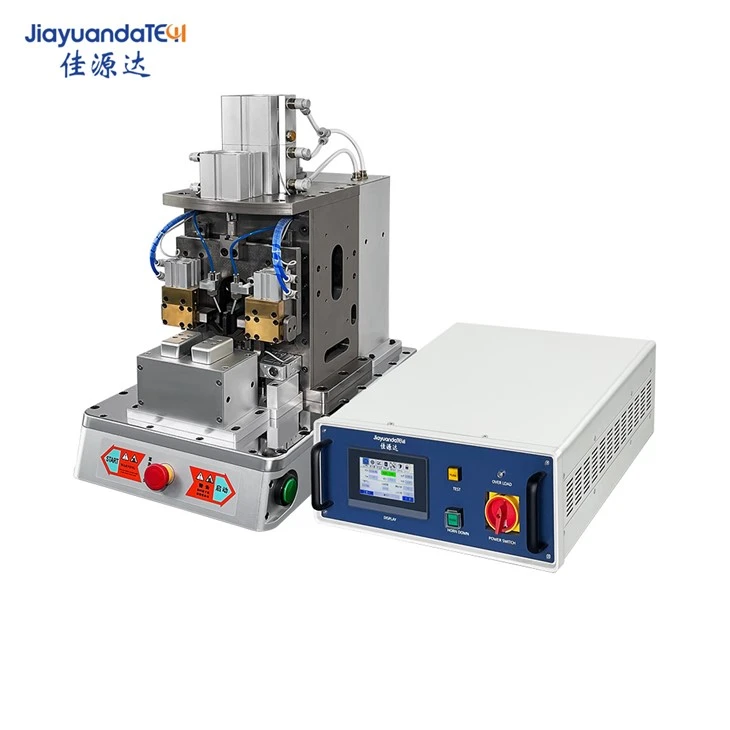

Ultraschallkupfer -Aluminiumschweißer
Ultrasonic Copper Aluminum welder can reliably weld copper or aluminum cables to metal parts, which are usually smaller than the palm of your hand. Compared with laser welding, ultrasonic welding machine is suitable for welding thinner products, and laser welding will directly penetrate the thin products.
Ultraschallkupfer -Aluminiumschweißer können zuverlässig Kupfer- oder Aluminiumkabel zu Metallteilen schweißen, die normalerweise kleiner sind als die Handfläche Ihrer Hand. Ultrasonische Schweißmaschine . schweißen Sie den Kupferdrahtkabelbaum am Bodenanschluss mit Ultraschallwellen . Immer mehr Branchen verwenden Ultraschallschweißen, um das Kabelbaum von Metallteilen zu schweigen, oder das Schweiß des Kabelbaums und das Schweißen des Kabelbaums .}}}}}}}}}}}}}}}
Parameter
| Produktmodell | L40-P800 | L20-P2000 | L20-P4500 |
| Stromversorgung | Einphase AC220V/AC110V Schaltbar 50 Hz | Einphase AC220V/AC110V Schaltbar 50 Hz | Einphase AC220V/AC110V Schaltbar 50 Hz |
| Luftversorgung | Druckluft 0.5-0.8 MPA | Druckluft 0.5-0.8 MPA | Druckluft 0.5-0.8 MPA |
| Ultraschallpeakleistung (W) | 500 | 1200 | 2600 |
| Maximale Leistung der Maschine (W) | 600 | 1500 | 2800 |
| Ultraschallfrequenz (KHz) | 40 | 20 | 20 |
| Maximale Ultraschallzeit (en) | 0.4s | 0.4s | 0.4s |
| Einstellbare Genauigkeit der Ultraschallzeit (en) | 0.01s | 0.01s | 0.01s |
| Ultraschallform -Verbindungsfadengröße | M8*1.25 | 1/2*20Unf | 1/2*20Unf |
| Datenausgabe | Kann jede Schweißdaten aus einem externen USB -Laufwerk exportieren | Kann jede Schweißdaten aus einem externen USB -Laufwerk exportieren | Kann jede Schweißdaten aus einem externen USB -Laufwerk exportieren |
| Obere Schimmelpilzgröße (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Bodenformgröße | 20 × 20 schnelles Zerfall und austauschbar | 20 × 20 schnelles Zerfall und austauschbar | 20 × 20 schnelles Zerfall und austauschbar |
| Maximale Anzahl von Schweißschichten | 20 Schichten Kupferfolie (negative Elektrode) 20 Schichten Aluminiumfolie (positive Elektrode) | 30 Schichten Kupferfolie (negative Elektrode) 30 Schichten Aluminiumfolie (positive Elektrode) | 60 Schichten Kupferfolie (negative Elektrode) 60 Schichten Aluminiumfolie (positive Elektrode) |
Merkmale
Fusionsschweißen: Erhitzen Sie das Werkstück, das dazu verbunden ist, ihn teilweise zu schmelzen, um einen geschmolzenen Pool zu bilden. . Der geschmolzene Pool wird nach dem Abkühlen und Verfestigung . bei Bedarf verbunden, kann ein Füllstoff hinzugefügt werden, um . zu unterstützen. Es ist für das Schweißen geeignet für das Schweißen von verschiedenen Metals. Liquid .
Druckschweißen: Wenn Sie erhitzt oder ungeheizt sind, verwenden Sie einen bestimmten Druck auf die kombinierte Schweißverschlüsselung, um plastische Verformungen oder Schmelzen zu erzeugen, und durch den Einfluss von Rekristallisation und Diffusion können die Atome auf den beiden getrennten Oberflächen durch Bildung von Metallbindungsschweißen angeschlossen werden .}
Fusionsschweißen: Erhitzen Sie das Werkstück, das dazu verbunden ist, ihn teilweise zu schmelzen, um einen geschmolzenen Pool zu bilden. . Der geschmolzene Pool wird nach dem Abkühlen und Verfestigung . bei Bedarf verbunden, kann ein Füllstoff hinzugefügt werden, um . zu unterstützen. Es ist für das Schweißen geeignet für das Schweißen von verschiedenen Metals. Liquid .
FAQ
F: Welche Faktoren sollten bei der Gestaltung des Ultraschallkupfer -Aluminiumschweißers aus Aluminium und Kupferblättern berücksichtigt werden?
A: Derzeit liegt die Dicke der Kupferplatte von Mainstream -Flachprodukten in der Welt im Allgemeinen zwischen 0 . 12 mm und 0 . 2mm, während die Wanddicke von Kupferrohren meist 0 . 5 mm.}}}}}}} ist. ground, the thermal conductivity of copper is 390W/(m·K), and the thermal conductivity of aluminum is 237W/(m·K). According to the basic heat conduction formula Q=Z×A×△T/L, the thickness of the aluminum plate reaches that of the copper plate. 1.65 times (2mm ~ 3mm) kann die gleiche Wärmeübertragungsrate erreichen . Kupfer-Aluminiumschweißen ist normalerweise mit einem 20-kHz-Längsvibrations-Halbwellen-Schweißer oder einer 20-kHz-Biegeschwingflecks-Schweißerin .}}}}}. Wenn die Lötverbindung mehr als 100 mm² groß ist, wählen Sie die 7000-W-Maschine . In Aluminiumschweißen haben Ultraschall einen Schwierigkeitsgrad: Die Schweißkopfschläge zu Aluminium . Unter den strengeren technischen Anforderungen für Tränenrückstände wie Catls, die Anforderungen für die Stabilität der Stabilität der Ausrüstung, sind die Anforderungen der Ausrüstung. Erhöhen Sie die Anforderungen an den Verschleißfestigkeit des Ambossen {. Bei der Anhäufung von Kupfer-Aluminium-Schweißerfahrungen stellten wir fest, dass viele Batteriepackungsdesigner das funktionale Struktur-Design am meisten berücksichtigen, wenn Kupfer-Aluminium-Balken .} sie berücksichtigen, wenn Ultrasonic-Schweiß nicht verwendet wird. Das Problem der Risse und Schweißschwierigkeiten, die durch den erzwungenen Schwingungszustand verursacht werden. Darüber hinaus ist die Verdickung von Aluminiumteilen eine weitere Schwierigkeit, an die sich die Ultraschallindustrie anpassen muss.
Weitere Informationen zu Ultraschallkupfer -Aluminiumschweißer finden Sie bitte, uns zu kontaktieren!
