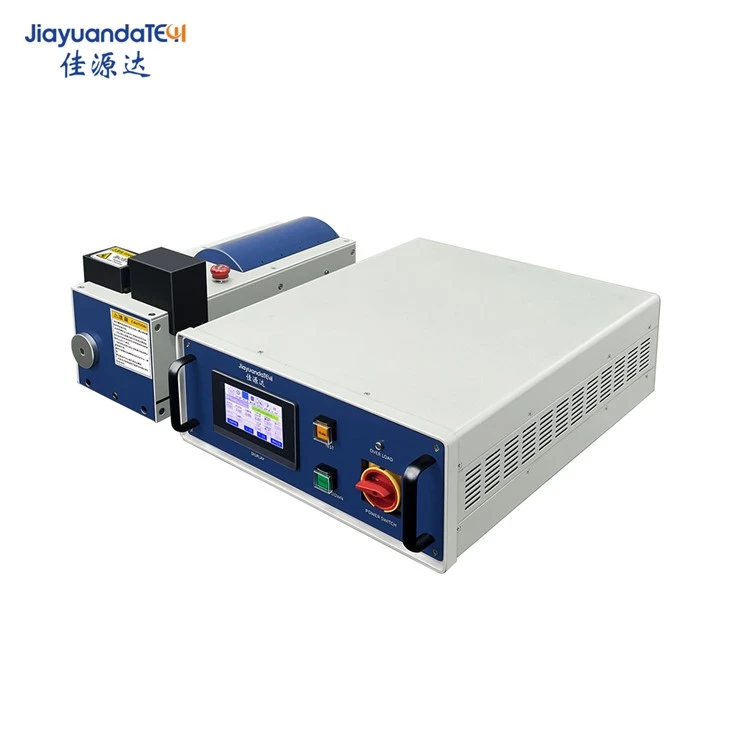

Ultraschallkupferdrahtspot Schweißer

Ultrasonic Wire Boneder Spot Schweißer funktioniert gut im Druckschweißen von Hochleistungs-Multi-Kern-Kabeln, Aluminiumdrähten und Kupferdrähten im Kabelbaum .

Anfrage senden

Der Ultraschallkupferdrahtschweißer funktioniert gut im Druckschweißen von Hochleistungs-Multi-Kern-Kabeln, Aluminiumdrähten und Kupferdrähten im Kabelbaum . ultrasonischem Schweißen wird erfolgreich verwendet, um emaillierte Drähte zu schweißen zu schweißen. Leitfähigkeit . In der Automobilindustrie kann der Ultrasonic Wire Bonder Spot Schweißer mehrere Kupferdrähte verschiedener Querschnitte des Kabelbaums . ultrasonische Schweißmaschinen derzeit in der Elektronik- und Automobilindustrie {. ausmachen

Parameter

Produktmodell	L40-P800	L20-P2000	L20-P4500
Stromversorgung	Einphase AC220V/AC110V Schaltbar 50 Hz	Einphase AC220V/AC110V Schaltbar 50 Hz	Einphase AC220V/AC110V Schaltbar 50 Hz
Luftversorgung	Druckluft 0.5-0.8 MPA	Druckluft 0.5-0.8 MPA	Druckluft 0.5-0.8 MPA
Ultraschallpeakleistung (W)	500	1200	2600
Maximale Leistung der Maschine (W)	600	1500	2800
Ultraschallfrequenz (KHz)	40	20	20
Maximale Ultraschallzeit (en)	0.4s	0.4s	0.4s
Einstellbare Genauigkeit der Ultraschallzeit (en)	0.01s	0.01s	0.01s
Ultraschallform -Verbindungsfadengröße	M8*1.25	1/2*20Unf	1/2*20Unf
Datenausgabe	Kann jede Schweißdaten aus einem externen USB -Laufwerk exportieren	Kann jede Schweißdaten aus einem externen USB -Laufwerk exportieren	Kann jede Schweißdaten aus einem externen USB -Laufwerk exportieren
Obere Schimmelpilzgröße (mm)	4×4	4×4 8×4	12×4 8×4
Bodenformgröße	20 × 20 schnelles Demontage und austauschbar	20 × 20 schnelles Demontage und austauschbar	20 × 20 schnelles Demontage und austauschbar
Maximale Anzahl von Schweißschichten	20 Schichten Kupferfolie (negative Elektrode) 20 Schichten Aluminiumfolie (positive Elektrode)	30 Schichten Kupferfolie (negative Elektrode) 30 Schichten Aluminiumfolie (positive Elektrode)	60 Schichten Kupferfolie (negative Elektrode) 60 Schichten Aluminiumfolie (positive Elektrode)

Merkmale:

Materialaspekt: Ultraschallschweißen erfordert Metallmaterialien, um eine gute Flexibilität aufweisen (weniger mechanischer Verlust während der Schallwellenausbreitung). Die am häufigsten verwendeten Materialien sind Aluminiumlegierung und Titanlegierung (. ulten jedoch Ultraschall -Metall -Schweißen. Es erfordert eine Verschleißresistenz des Schweißkopfes (was zu einer höheren Härte erforderlich ist. Dies erfordert. Anforderungen . Der hochwertige Stahl, den wir wählen, kann diesen Widerspruch besser lösen .

Process: Including the processing technology and subsequent processing technology. The processing technology has been described in detail above. Subsequent treatment includes heat treatment and parameter trimming. Based on the materials selected by our company, we have the original heat treatment process to ensure that after the welding head is made, the parameters must be measured and adjusted separately to ensure the product quality.

Häufig gestellte Fragen

F: Hat die Bearbeitungsgenauigkeit des Ultraschallschweißkopfes einen Einfluss auf den Ultraschallkupferdrahtspotschweißer?

A: Since the ultrasonic welding joint works under high-frequency vibration, it should be designed symmetrically as far as possible to avoid unbalanced stress and transverse vibration caused by asymmetric sound wave transmission (the welding joint we use for welding uses ultrasonic vibration for the whole resonance system, and the unbalanced vibration will lead to the heating and fracture of the weld wool.) Ultrasonic welding wird in verschiedenen Branchen verwendet, um unterschiedliche Anforderungen an die Bearbeitungsgenauigkeit zu erfüllen . für extrem dünne Werkstücke wie das Schweißen von Lithium-Ionen-Batteriestücken und -schuhen sowie die Beschichtung von Goldfolien, Ultraschallschweißen können in verschiedenen Industrieanforderungen verwendet werden, und die Anforderungen für die Maschinierung des Machens sind. Die Verarbeitungsgenauigkeit erfüllt die Anforderungen .

Anwendungen

Produzierte eine Vielzahl von Ultraschallkupferdraht-Schweißer- und automatisierten Produktionslinien, um die unterschiedlichen Schweißprozessanforderungen einer Vielzahl von Lithium-Ionen-Batterie-Typen zu erfüllen. Zylindrische Batterieversiegelungsschweißen, Lithiumbatterie Polymer Batterie -Tab -Schweißen .

Weitere Informationen zu Ultraschallkupferdrahtspot -Schweißer finden Sie bitte mit uns!
