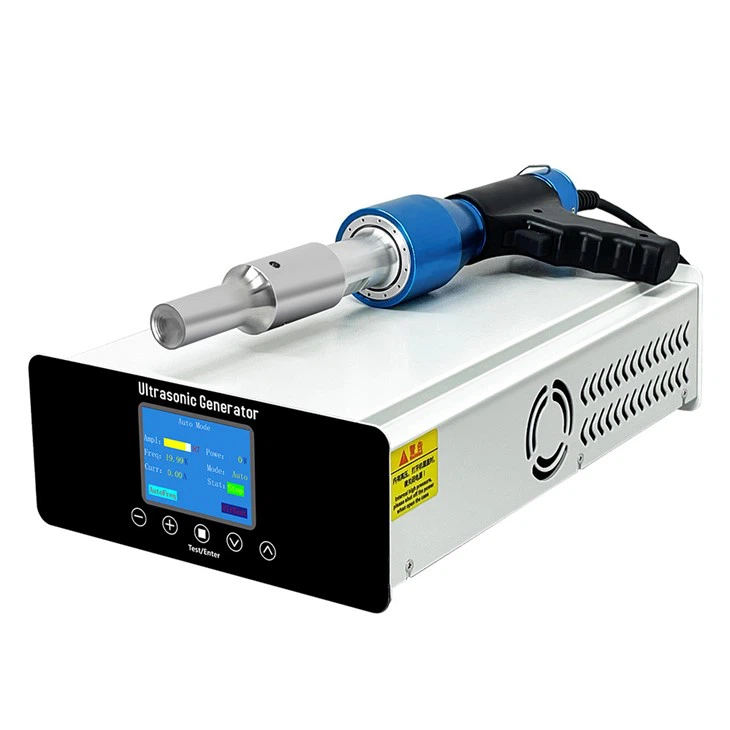

Ultraschall-Punktschweißgerät für Kunststoff

Die tragbaren Ultraschallschweißgeräte der Serie W20/W20S von Jiayuanda werden auch tragbare Ultraschall-Punktschweißgeräte genannt. Sie bestehen aus einem Ultraschallgenerator, einer Schale (direkter Griff oder Pistolentyp), einem Ultraschallwandler und einem Ultraschallschweißkopf. Es handelt sich um ein manuelles Ultraschallschweißgerät, das durch Bewegen und Festziehen der Form einfach verwendet werden kann. Es verfügt über mehrere Lösungen mit 30 kHz, 35 kHz und 40 kHz, die den Anforderungen verschiedener Anwendungsszenarien gerecht werden können. Es wird von einem Ultraschallgenerator mit digitalem Schaltkreis angetrieben, der einfach zu bedienen ist. Es kann automatisch die optimale Resonanzfrequenz verfolgen, um sicherzustellen, dass Ultraschallgenerator, Wandler und Schweißverbindung im besten Betriebszustand sind. Es verfügt über mehrere abnormale Schutzfunktionen wie Überstromalarm, Lastüberspannung, Übertemperatur, Lastfehler, Frequenzfehler, übermäßiger Stromverbrauch, Schweißverbindung, Wandler usw., um die Sicherheit zu gewährleisten.

Anfrage senden

Weiche Kunststoffplatten wie ABS, Polyethylen und Polypropylen können mit Ultraschall-Punktschweißgeräten punktgeschweißt werden. Der hervorstehende Kopf des Ultraschall-Punktschweißgeräts für Kunststoffe ist speziell gestaltet und verbessert die Schweißfestigkeit. Klebstoffe, Nieten, Klammern und andere mechanische Befestigungsmittel wurden durch Ultraschall-Punktschweißen ersetzt. Mit diesem Verfahren können Anhängerkarosserien, Auto-Entfrosterrohre, Möbel und andere große thermoplastische Teile zusammengebaut werden. Mit tragbaren Handwerkzeugen und Mehrkopf-Automatisierungssystemen können viele Schweißvorgänge gleichzeitig ausgeführt werden.

Besonderheit:

1. Energieeinsparung und Umweltschutz;

2. Zur Wärmeableitung und zum Rauchabzug ist kein Lüftungsgerät erforderlich.

3. Hohe Effizienz und niedrige Kosten;

4. Erleichtert den automatischen Betrieb;

5. Das Ultraschall-Punktschweißgerät für Kunststoff von Jiayuanda hat eine gute Schweißleistung und ist sehr stabil.

6. Schöne Lötstellen, nahtloses Schweißen, wasserdicht, feuchtigkeitsbeständig und gute Luftdichtheit!

Modell	Ultraschallfrequenz	Ultraschallleistung	Ultraschallgenerator	Ultraschallwandler	Ultraschallhorn	Packungsgröße	Paketgewicht
W10	28 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 300 W	JYD-2528-4P8-ARF	∅10	540X340X290	8,5 kg
W20	30 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1000 W	JYD-3030-4P8-TMUK	∅10	540X340X290	8,6 kg
	35 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1000 W	JYD-3035-4P8-TMUF	∅10	540X340X290	8,6 kg
	40 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1000 W	JYD-3040-4P8-TMUF	∅10	540X340X290	8,6 kg
W20S	30 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1000 W	JYD-3030-4P8-TMUK	∅10	540X340X290	8,7 kg
	35 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1000 W	JYD-3035-4P8-TMUF	∅10	540X340X290	8,7 kg
	40 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1000 W	JYD-3040-4P8-TMUF	∅10	540X340X290	8,7 kg
W30	20 kHz ± 1 kHz	2900SP-W	Weniger als oder gleich 1500 W	JYD-3820-4P8-AMUK	∅20	540X340X290	8,8 kg
W30	28 kHz ± 1 kHz	2900SP	Weniger als oder gleich 1500 W	JYD-3828-4P8-AQ	∅20	540X340X290	8,8 kg

Betriebsablaufvon Kunststoff-Ultraschall-Punktschweißgerät

1. Schalten Sie den Netzschalter ein und die Kontrollleuchte leuchtet auf.

2. Schalten Sie den Netzschalter des Generators ein. Die Betriebsanzeige leuchtet, die Ausgangsfehleranzeige leuchtet leicht und der Leistungseinstellknopf befindet sich in der Minimalposition.

3. Während des Betriebs leuchtet aus irgendeinem Grund die Anzeigeleuchte für Ausgangsfehler auf, was zu einem Überstromschutz führt. Zu diesem Zeitpunkt muss sie ausgeschaltet werden. Drehen Sie den Leistungseinstellknopf gegen den Uhrzeigersinn, reduzieren Sie die Leistung und schalten Sie ihn dann für den Betrieb wieder ein.

4. Es ist nicht gestattet, den Generator für längere Zeit einzuschalten, wenn der Wandler leer ist, da es sonst zu Wärmeentwicklung und Beschädigung des Wandlers kommen kann.

5. Klemmen Sie beim normalen Schweißen das Schweißteil auf die Schweißvorrichtung, schalten Sie den Schalter ein und führen Sie einen Schweißvorgang durch.

6. Stellen Sie den Knopf „Schweißzeit“ ein, um die Schweißzeit im Uhrzeigersinn zu erhöhen bzw. gegen den Uhrzeigersinn zu verringern.

7. Leistung, Zeit und Druck sind drei wichtige Faktoren für das Schweißsystem, und unterschiedliche Spezifikationen der Werkstücke erfordern unterschiedliche Leistungen. Zeit und Druck müssen wiederholt angepasst werden, um die besten Prozessspezifikationen zu erreichen. Schalten Sie nach Gebrauch den Netzschalter aus.

Häufig gestellte Fragen

Wichtige Punkte zum Ultraschallschweißen

1. Der Druck sollte weder zu niedrig noch zu hoch sein. Ein zu niedriger Druck verlängert die Schweißzeit, verursacht Narben auf der Oberfläche des Werkstücks und beeinträchtigt die Qualität. Ein zu hoher Druck beschädigt die schlechte Verbindung von Werkstück und Schnittstelle.

2. Wenn die Schweißzeit und die Druckhaltezeit zu lang sind, kann es leicht zu Graten und Qualitätseinbußen kommen, wodurch das Werkstück vom Schweißbereich abweicht und die Oberfläche schmilzt und reißt. Bei Materialien mit hohem Schmelzpunkt und elastischen Materialien muss die Druckhaltezeit erhöht werden.

3. Die Ausrichtung entspricht der Ausrichtung zwischen Hubschweißkopf, Werkstück und Bodenform. Legen Sie das Werkstück auf die Bodenform, lassen Sie den Luftdruck ab, ziehen Sie den Schweißkopf nach unten, richten Sie ihn an der Kontaktfläche aus und befestigen Sie dann die Bodenform. Der Weg sollte zum Aufnehmen und Platzieren des Werkstücks bequem sein! Es ist strengstens verboten, den Schweißkopf direkt mit der Bodenform oder der Bodenplatte zu berühren, da sonst der Sensor leicht beschädigt werden kann!

Für weitere Informationen zum Ultraschall-Punktschweißgerät für Kunststoffe kontaktieren Sie uns bitte!
