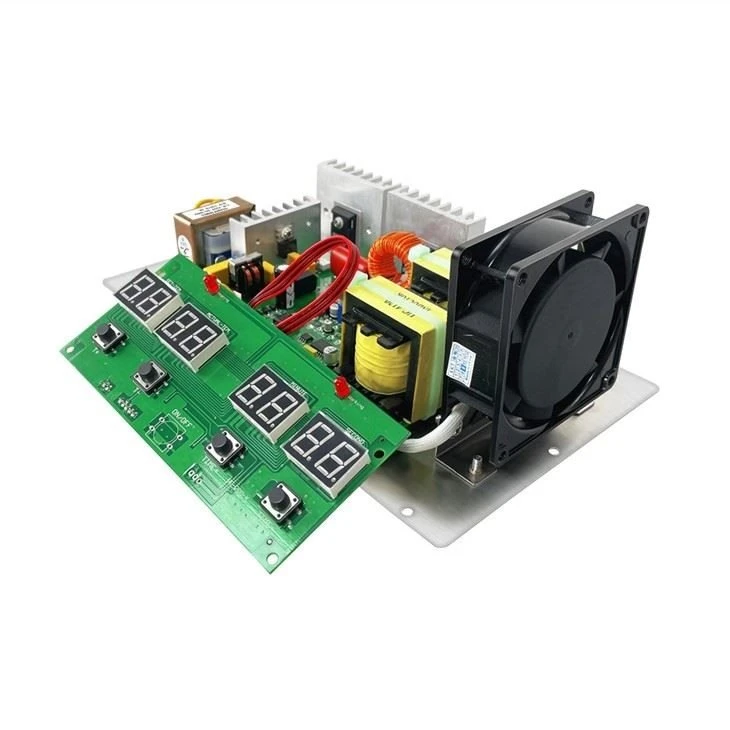

Ultraschallwandler Leiterplatte

Die Leiterplattentypen des Ultraschallgenerators können in frequenzeinstellbarer Ultraschallgenerator, Ultraschallwandler-Leiterplatte, Low-Power-Ultraschallgenerator, Hochfrequenz-Ultraschallgenerator, Hochfunktions-Ultraschallgenerator und Digitalanzeige-Ultraschallgenerator unterteilt werden. Die im Allgemeinen für Ultraschallreinigungsgeräte verwendet werden. Die Ultraschallfrequenzen sind 20kHz, 25kHz, 28kHz, 33khz, 40KHz, 60KHZ, 100kHz, etc.

Eigenschaften der Ultraschallwandler-Leiterplatte:

1. Lange Lebensdauer, bis zu 30000-50000 Stunden;

2. Exquisiter Montageprozess und strenge Qualitätskontrolle;

3. Ausgangsleistung bis zu 98%;

4. Es kann mit SPS-Bedienfeld verbunden werden, um Schalter-Touch-Bedienung zu realisieren;

5. Vollständig abgedichtetes staubdichtes und korrosionsbeständiges Design, geeignet für verschiedene Werkstattumgebungen;

Spezifikation:

HÄUFIG GESTELLTE FRAGEN:

Gängige Fehleranalyse und -erkennung von Ultraschallreinigungsmaschinen

I. Sicherungsschäden:Wenn es nach dem Start keine Leistungsanzeige oder Aktion gibt, überprüfen Sie zunächst, ob die Sicherung in der Strombasis beschädigt ist.

Analyse: Es kann sein, dass der Erdungsdraht mit der stromführenden Leitung oder der Nullleitung vermischt ist und keine Erdung vorliegt (der Erdungsdraht der Maschine ist mit der Hülle der Maschine verbunden), oder die Maschine ist kurzgeschlossen und die Komponenten altern, was zu Kurzschluss- und Versicherungsschäden führt;

Erkennung: Nehmen Sie die Sicherung heraus, um zu überprüfen, ob sie getrennt ist, messen Sie, ob sie mit dem getrennten Zahnrad getrennt ist, und ersetzen Sie das Gerät durch ein neues.

II. Schäden am Sensor:

Analyse: Aufgrund des langfristigen Einschaltens und Gebrauchs steigt die Temperatur allmählich an, was zum Kolloidschmelzen, zum Abfallen des Sensors oder zum Keramikbruch des Sensors führen kann.

Test: Verwenden Sie einen Megger, um die Isolationsfestigkeit des Sensors zu messen. Wenn die Isolationsstärke weniger als 200m Ω beträgt, kann sie nicht wieder verwendet werden. Es ist notwendig, den Sensor zu ersetzen. Aufgrund des langfristigen Gebrauchs bricht auch die interne Keramik des Sensors, so dass er nicht normal arbeiten kann.

III. Beschädigung des Stromrohrs:

Analyse: Da die Maschine längere Zeit ununterbrochen verwendet wird oder zu wenig Reinigungsflüssigkeit vorhanden ist, wird das Netzteilrohr auf dem Motherboard kurzgeschlossen;

Test: Wenn das Netzteilrohr an das Motherboard angeschlossen ist, verwendet es ein Multimeter, um den Widerstand der Pins auf beiden Seiten des Netzteilrohrs zu messen. Unter normalen Bedingungen sind es etwa 22 Ω. Prüfen Sie nach dem Entfernen des Netzteilrohrs (getrennt vom Mainboard), ob keine Verbindung zwischen den Messpins besteht.
