Box mit eintauchbaren Ultraschallwandlern

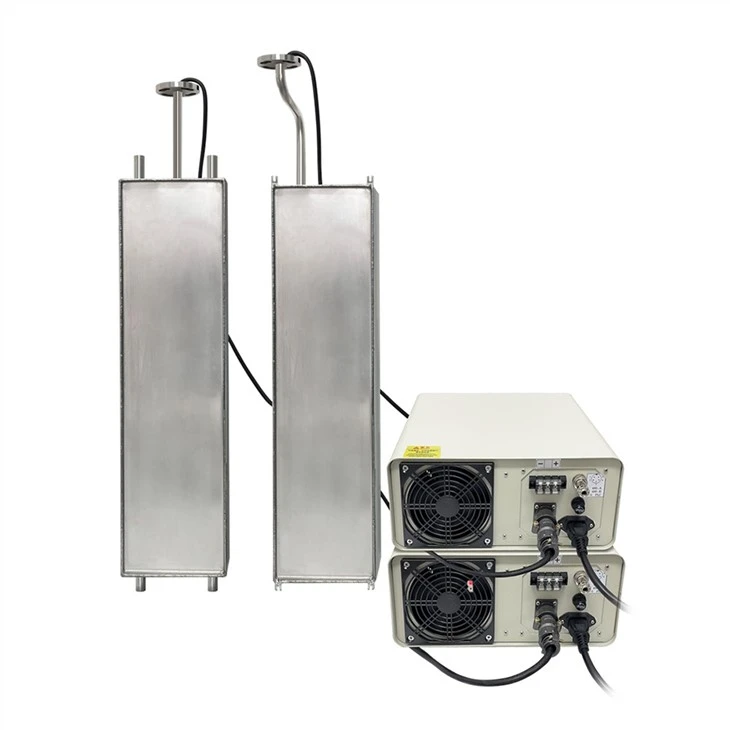

Das eintauchbare Ultraschallwandler-Boxgerät besteht aus zwei Teilen, zu denen die Ultraschallwandler-Vibrationsplatte und der Ultraschallgenerator gehören. Wenn das Standardmodell der Ultraschallreinigungsmaschine nicht für eine bestimmte Arbeitsumgebung geeignet ist, kann zusätzlich zu kundenspezifischen Sonderspezifikationen auch ein eintauchbares Ultraschallwandler-Boxgerät verwendet werden.
Das eintauchbare Ultraschallwandler-Boxgerät besteht aus zwei Teilen, zu denen die Ultraschallwandler-Vibrationsplatte und der Ultraschallgenerator gehören. Wenn das Standardmodell der Ultraschallreinigungsmaschine nicht für eine bestimmte Arbeitsumgebung geeignet ist, kann zusätzlich zu kundenspezifischen Sonderspezifikationen auch ein eintauchbares Ultraschallwandler-Boxgerät verwendet werden. Wenn es in der bestehenden Ausrüstung einen gewöhnlichen Reinigungstank gibt, kann dieser der Vibrationsplattenvorrichtung hinzugefügt und in eine Ultraschallreinigungsmaschine umgewandelt werden; Die Ultraschall-Vibrationsplatte dient zum Verbinden des Ultraschallwandlers mit der geschlossenen Materialbox aus Edelstahl 316 oder der Titan-Materialbox, die durch das mit dem geteilten Ultraschallgenerator verbundene Zuleitungskabel leicht in die Reinigungslösung gelegt werden kann. Es wird normalerweise in großen Galvanik-Produktionslinien und verschiedenen Arten von nicht standardmäßigen Geräten verwendet. Je nach Platzierungsposition können Wartung und Austausch in unten oszillierendem Typ, seitlich hängendem Typ, obenliegendem Typ usw. erfolgen. Die Konfiguration ist flexibel und die Ultraschallleistung wird entsprechend der tatsächlichen Größe des Tanks ausgelegt. Der Ultraschallteil der Ultraschallreinigungsmaschine verwendet normalerweise eine Edelstahlplatte, um das Wandlerarray als Boden des Reinigungstanks herzustellen, und kapselt es zur einfacheren Wartung am Boden des Reinigungstanks ein. Dieser Typ wird üblicherweise auch als Vibrationsplatte bezeichnet. Die Ultraschallfrequenz beträgt normalerweise 25 KHZ, 28 KHZ, 40 KHZ, 68 KHZ, 80 KHZ, 120 KH usw.
Spezifikation
Modell Nr. | JYD-1012P | JYD-1018P | JYD-1024P | JYD-1030P | JYD-1036P | JYD-1040P | JYD-1048P |
Ultraschallleistung (w) | 600 | 900 | 1200 | 1500 | 1800 | 2000 | 2400 |
Wandlermenge (Stk.) | 12 | 18 | 24 | 30 | 36 | 40 | 48 |
Ultraschallfrequenz (KHz) | 17/20/25/28/40/53/68/80/100/132/170/200 kHz | ||||||
Material | SUS304 oder SUS316L 2,0-3,0 mm dick verchromt | ||||||
Stromversorgung | AC220V±10 Prozent 50/60Hz oder AC220V±10 Prozent 50/60Hz | ||||||
Abmessungen des Wandlergehäuses (mm) | 350*300*100 | 450*300*100 | 550*400*100 | 580*450*100 | 600*500*100 | 650*550*100 | 700*600*100 |
Die Box mit eintauchbaren Ultraschallwandlern bietet eine große Flexibilität für das Design des Ultraschallreinigungssystems. Diese versiegelten modularen Edelstahleinheiten können in neue Systeme integriert oder an bestehenden Systemen nachgerüstet werden, um die Ultraschallreinigungsleistung zu verbessern. Zu den verfügbaren Frequenzen gehören 25 khz, 40 khz, 72 khz, 80 khz, 104 khz, 120 khz, 140 khz, 170 khz, 220 khz, 270 khz. Tauch-Ultraschallwandler können je nach Geometrie des Reinigungsbeckens seitlich und unten am Reinigungsbecken installiert werden. Im Allgemeinen wird empfohlen, den Wandler an der Seite des Reinigungstanks zu installieren, an der die Tiefe mehr als das Doppelte der Länge oder Breite beträgt.
Der Ultraschallwandler nimmt eine große Edelstahlstruktur 316L an. Alle Verbindungen werden von erfahrenen Schweißern unter Schutzgas in unserem eigenen Werk vollständig durchgeschweißt. Jede Einheit wurde vor dem Verpacken vorgetestet, um sicherzustellen, dass alle Wandlerkomponenten effektiv funktionieren. Die montierten Geräte werden vor dem Versand mindestens 24 Stunden in der Flüssigkeit auf Funktion getestet.
Tauch-Ultraschall-Wandlerbox ist ein freistehendes Gerät. Solange es fixiert ist, muss es nicht am Reinigungstank befestigt werden. Daher können Wandler bei Bedarf von einem Reinigungstank zum anderen bewegt und für spezielle Zwecke an einer geeigneten Position platziert werden. Die meisten Ultraschallwandler, die für die Vorbehandlung und das Plattieren verwendet werden, sind normalerweise in einem Gestell montiert, so dass sie als Einheit installiert und entfernt werden können, um die Reinigung, Inspektion und Wartung des Reinigungstanks zu beschleunigen.
